材料特性：鈦合金與陶瓷的“性格沖突”

鈦合金與陶瓷的材料特性差異，是連接工藝設計的底層邏輯：

這些差異意味著：任何連接工藝都必須同時解決“熱應力協調”、“界面潤濕”和“化學相容性”三大問題。

異質連接的核心挑戰：熱膨脹與界面化學

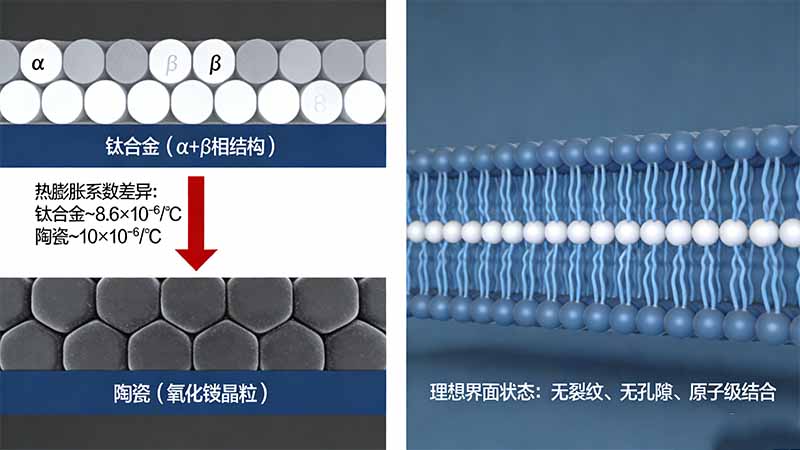

圖1：熱膨脹系數差異導致的界面殘余應力，是連接失效的主要誘因。

2.1 熱應力協調難題

當連接體從高溫（釬焊/燒結）冷卻至室溫時，鈦合金（CTE 8.6）與陶瓷（CTE 10.5）的收縮差異會在界面處產生殘余應力。若界面強度不足，可能導致：

• 界面開裂： 拉應力超過界面結合強度時，在邊緣或尖角處產生裂紋。

• 陶瓷碎裂： 陶瓷抗拉強度遠低于抗壓強度，殘余拉應力可能導致脆性斷裂。

• 長期蠕變： 在循環載荷下，殘余應力逐步釋放，導致連接強度下降。

工程對策： 引入“梯度中間層”（如多層金屬過渡層）或“柔性緩沖層”（如軟金屬箔片），通過塑性變形吸收熱應力。

2.2 界面潤濕與化學相容性

陶瓷表面能低，且化學惰性，液態釬料或膠粘劑難以在其表面鋪展。鈦合金表面則易形成致密氧化膜（TiO?），阻礙原子擴散。兩者的化學不相容性表現為：

• 潤濕角>90°： 熔融釬料在陶瓷表面呈球狀，無法形成有效結合。

• 界面反應不足： 缺乏化學鍵合，僅靠機械互鎖，強度有限。

工程對策： 陶瓷表面金屬化（如磁控濺射Ti/Ni/Au）、添加活性元素（Ti、Zr、Hf）到釬料中，或采用等離子體活化處理。

技術路線全景：四大主流連接工藝對比

3.1 工藝一：活性釬焊——中溫高強連接

原理： 在鈦合金與陶瓷之間放置含活性元素（Ti、Zr、Hf）的釬料（如Ag-Cu-Ti、Au-Ni-Ti），在真空或保護氣氛中加熱至800-950℃，使活性元素與陶瓷反應形成界面層，同時釬料潤濕鈦合金表面，冷卻后形成冶金結合。

• 優勢： 連接強度高（剪切強度可達150-250MPa）、氣密性好、適用復雜形狀。

• 局限： 需要真空爐、耐溫性受釬料限制（使用溫度<400℃）、殘余應力需控制。

• 適用場景： 智能手表表殼中框與陶瓷背板的環形密封連接，要求氣密性和機械強度。

關鍵工藝參數：

• 釬焊溫度：850-920℃（Ag-Cu-Ti）

• 保溫時間：10-30分鐘

• 真空度：<5×10?³ Pa

• 中間層設計：梯度層（如Ti/Ni/Ti）緩解熱應力

3.2 工藝二：擴散焊——原子級結合

原理： 在高溫（900-1100℃）和高壓（10-50MPa）下，將鈦合金與陶瓷直接接觸，通過原子擴散形成結合界面。通常需在界面添加中間層（如Ti、Cu箔）促進擴散。

• 優勢： 無外加釬料、界面純凈、耐高溫（使用溫度可達600℃以上）。

• 局限： 設備要求高（熱壓爐）、壓力可能損傷陶瓷、尺寸受限。

• 適用場景： 航空航天級連接件、對耐溫性要求極高的穿戴設備。

關鍵工藝參數：

• 擴散溫度：950-1050℃

• 壓力：20-40MPa

• 保溫時間：60-180分鐘

• 中間層：Ti箔（厚度10-50μm）

3.3 工藝三：納米注塑——結構-功能一體化

原理： 通過對鈦合金表面進行納米級化學處理（形成納米孔洞），然后注塑熱塑性塑料（如PPS、PEEK），使塑料填充納米孔洞形成機械互鎖，同時可能產生化學鍵合。

• 優勢： 無需高溫、適合批量化、可集成復雜結構（如天線隔斷槽）。

• 局限： 僅適用于塑料與金屬連接，不適用于陶瓷直接連接（需先將陶瓷金屬化）。

• 適用場景： 鈦合金中框與塑膠天線隔斷條的連接，或陶瓷背板先金屬化后再注塑。

關鍵工藝參數：

• 表面處理：T處理（納米孔形成）

• 注塑溫度：320-380℃（PEEK）

• 模具溫度：150-200℃

• 結合強度：30-50MPa

3.4 工藝四：結構膠接——低溫柔性連接

原理： 使用高性能結構膠（如環氧樹脂、丙烯酸酯）將鈦合金與陶瓷粘接，通過膠層吸收熱應力和沖擊載荷。

• 優勢： 工藝簡單、無需高溫、可吸收熱應力、成本低。

• 局限： 耐溫性有限（<150℃）、長期老化性能需驗證、耐化學性弱于冶金連接。

• 適用場景： 非承力結構件、外觀裝飾件、低溫環境應用。

關鍵工藝參數：

• 表面處理：鈦合金噴砂+硅烷偶聯劑，陶瓷等離子活化

• 膠層厚度：0.1-0.3mm

• 固化條件：室溫24小時或80℃/2小時

• 剪切強度：15-30MPa

工藝選擇決策矩陣：強度、耐溫與成本的平衡

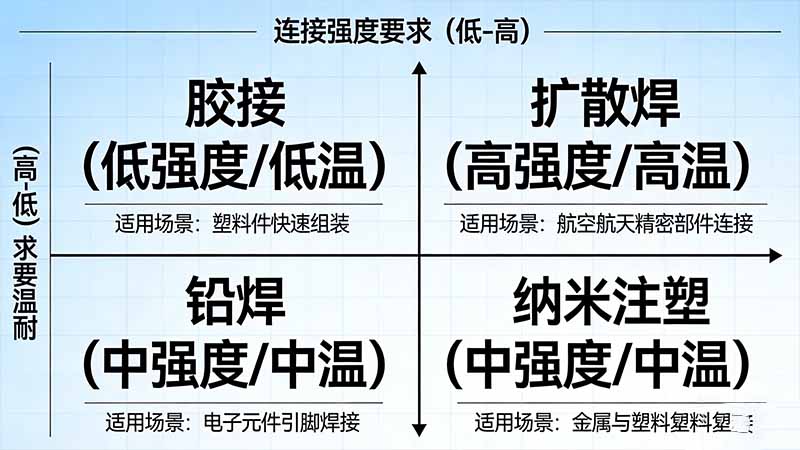

圖2：根據連接強度、耐溫要求和批量規模，選擇較優工藝路徑。

決策建議：

• 需要?dú)饷芊浪?高強度： 必選活性釬焊，次選擴散焊（成本更高）。

• 需要耐高溫（>300℃）： 僅擴散焊可選。

• 成本敏感+非氣密： 納米注塑或結構膠接。

• 復雜曲面+小批量： 活性釬焊（可加工復雜形狀）優于擴散焊（需平面加壓）。

質量控制：界面缺陷檢測與可靠性驗證

異質連接的質量控制需貫穿工藝開發全流程：

5.1 無損檢測方法

• C掃描超聲顯微鏡： 檢測界面孔隙、未熔合缺陷，分辨率可達0.1mm。

• 工業CT（X射線）： 三維可視化內部缺陷，檢測氣孔、裂紋、釬料分布不均。

• 熱成像： 檢測連接均勻性，界面缺陷處熱傳導異常。

5.2 破壞性測試標準

• 剪切強度測試： 按ASTM D905或ISO 4587標準，評估界面結合強度。

• 拉伸強度測試： 按ASTM C633，評估垂直界面方向的結合強度。

• 熱循環測試： -40℃至85℃，100-500次循環，檢測界面疲勞性能。

• 濕熱老化測試： 85℃/85%RH，1000小時，評估長期環境可靠性。

5.3 工藝過程控制要點

• 表面清潔度： 超聲波清洗+等離子活化，接觸角<30°。

• 間隙控制： 釬焊間隙0.05-0.15mm，過小導致填縫不足，過大產生孔隙。

• 溫度均勻性： 爐溫均勻性±5℃，避免局部過熱導致陶瓷開裂。

• 壓力控制： 擴散焊壓力需緩慢施加，防止陶瓷瞬間碎裂。

案例分析：智能手表鈦合金-陶瓷雙材質表殼的工藝實現

產品需求： 某旗艦智能手表表殼，中框?yàn)門C4鈦合金（噴砂+PVD），背板為氧化鋯陶瓷（鏡面拋光），要求整機通過IP68防水測試（10米水深），且經-20℃~60℃溫度循環測試后界面無開裂。

工藝選型： 采用活性釬焊（Ag-Cu-Ti釬料），釬焊溫度860℃，真空度5×10?³Pa，保溫20分鐘。

關鍵工藝設計：

• 應力緩沖設計： 在鈦合金與陶瓷之間加入0.1mm厚Ti箔作為梯度層，通過Ti的塑性變形吸收熱應力。

• 釬料分布： 釬料預置在鈦合金側，利用毛細作用填充0.1mm間隙，避免釬料溢出污染外觀面。

• 陶瓷表面金屬化： 在陶瓷連接面磁控濺射Ti/Ni/Au（厚度5μm），提高潤濕性。

驗證結果：

• C掃描檢測：界面孔隙率<1%，無連續缺陷。

• 剪切強度測試：平均值185MPa，斷裂位置在陶瓷側（證明界面強度高于陶瓷本體）。

• 熱循環測試：500次循環后，氣密性仍達IP68標準。

• 批量生產：良率92%，主要失效為陶瓷邊緣崩缺（非連接界面）。

總結：從“連接”到“融合”的技術演進

鈦合金與陶瓷的無縫拼接，本質上是兩種截然不同的材料在界面處的“融合”過程。成功的連接技術需同時滿足：

• 力學相容性： 通過梯度中間層或柔性緩沖層協調熱膨脹差異。

• 化學相容性： 通過活性元素或表面金屬化實現界面反應與潤濕。

• 工藝可控性： 精密控制溫度、壓力、間隙，建立穩定的工藝窗口。

隨著智能穿戴設備向更輕薄、更耐用、更集成方向演進，鈦合金-陶瓷異質連接技術將持續迭代。未來的方向包括：

• 低溫連接工藝： 降低熱應力風險，拓展材料選擇范圍。

• 智能界面設計： 通過計算材料學預測較優中間層成分與結構。

• 在線質量監控： 基于AI的超聲信號分析，實現實時缺陷檢測。

如需進一步了解特定連接工藝的詳細參數，可參考相關技術資料獲取更多工藝指導。

—— 異質材料連接技術研究團隊
