手板表面粗糙是CNC加工中最常見、也是最令人頭疼的質量問題之一。無論是塑料件還是金屬件，表面粗糙不僅影響產品外觀，更可能干擾裝配精度、增加摩擦阻力，甚至成為應力集中源導致零件早期失效。然而，表面粗糙的成因往往不是單一的——刀具磨損、切削參數不當、材料特性、冷卻不足、裝夾方式等都可能是“元兇”。本文將從工程實踐角度，系統分析手板表面粗糙的常見表現形式、深層成因及專業解決方案，助您在原型制造中獲得理想的光潔度。

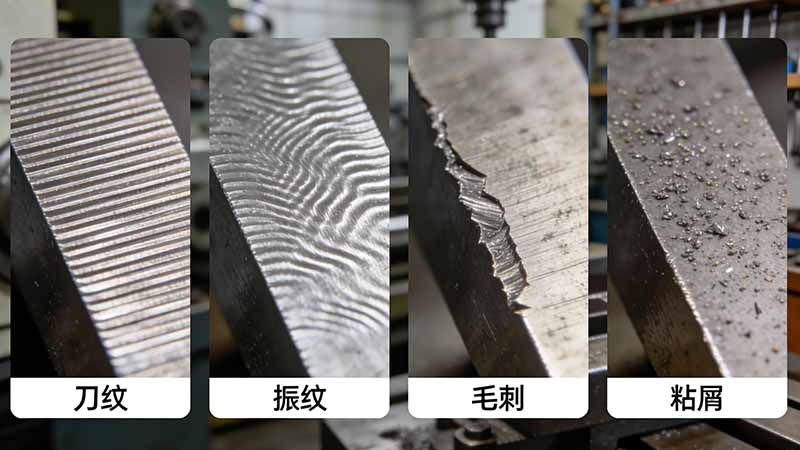

圖1：不同類型的表面粗糙問題，成因與解決方案各不相同。
在實際加工中，表面粗糙通常表現為以下幾種典型形態：
刀紋（Tool Marks）： 表面呈現清晰的刀具軌跡，間距均勻，通常與進給量直接相關。刀紋明顯時，用手觸摸可感知凹凸感，常見于粗加工或精加工余量不足的情況。
振紋（Chatter Marks）： 表面呈現周期性的波紋狀紋理，間距不規律，常伴隨加工噪音。振紋是切削系統剛性不足或參數不匹配導致的顫振現象。
毛刺（Burrs）： 在零件邊緣、孔口或薄壁處形成的翻邊或凸起。毛刺不僅影響外觀，更可能劃傷操作者或影響裝配。
粘屑（Built-up Edge）： 表面粘附細小的切屑顆粒，形成不規則的凸點。常見于鋁、銅等軟質材料加工，原因是切屑未及時排出，二次切削導致。
燒傷/熔融（Burn/Melt）： 表面出現變色、熔融痕跡或局部軟化，常見于塑料件或鈦合金加工，原因是切削熱積聚過高。
刀具是與工件直接接觸的要素，其狀態對表面質量有決定性影響：
刀具磨損： 后刀面磨損（VB）超過0.2mm后，摩擦急劇增大，表面粗糙度惡化。月牙洼磨損會導致切屑形態改變，增加粘屑風險。
刃口鈍化： 刃口半徑增大后，切削方式從“剪切”變為“擠壓-撕裂”，在材料表面留下撕裂痕跡。鋁合金、紫銅等軟材料尤其敏感。
幾何角度不當： 前角過小（<5°）增加切削力，后角過小（<3°）增加摩擦，螺旋角不匹配影響排屑。對于不同材料，刀具幾何需針對性設計。
涂層失效： TiAlN、AlTiN等涂層磨損后，刀具耐熱性和潤滑性下降，加工不銹鋼、鈦合金時表面質量急劇下降。
參數組合是表面質量的核心控制變量：
進給量過大： 每齒進給量（fz）超過0.05-0.1mm時，刀紋間距增大，表面粗糙度Ra值呈指數上升。
轉速過低： 切削線速度不足（如鋁合金<300m/min）時，材料未充分剪切即被推開，表面留下撕裂痕跡。
切深過小（<0.05mm）：刀具在硬化層上“滑擦”而非切削，導致表面發亮但粗糙度反而增加，且加速刀具磨損。
參數組合不當： 特定轉速與進給組合可能激發機床-刀具-工件的共振頻率，產生振紋。需通過切削試驗避開“不穩定區域”。
不同材料對加工參數的響應差異顯著：
粘性材料（鋁、銅、軟塑料）： 切屑易粘附刃口形成積屑瘤，導致表面拉傷。需采用鋒利刀具、大前角和高切削速度。
脆性材料（陶瓷、玻璃、硬質合金）： 加工中易崩邊、碎裂。需采用金剛石刀具、小切深和緩進給，避免沖擊性切削。
熱敏感材料（PEEK、PC、鈦合金）： 導熱性差，切削熱積聚易導致局部熔融或熱影響區硬化。需高壓冷卻和優化的參數組合。
吸濕性材料（PA、POM）： 未充分干燥時，內部水分受熱氣化產生氣泡狀缺陷，影響表面質量。
冷卻不足： 切削熱無法及時帶走，導致刀具軟化、材料熔融或熱變形，表面質量惡化。
排屑不暢： 切屑未及時吹離或沖刷，被二次切削帶入已加工表面，造成劃傷和粘屑。深腔、窄槽加工中尤為常見。
潤滑不良： 刀具與切屑間的摩擦增大，加劇刃口磨損和表面撕裂。油基冷卻液比水基具有更好的潤滑性。
剛性不足： 工件懸伸過長或夾具支撐不充分，在切削力作用下產生讓刀或振動，留下振紋。
夾緊力不當： 點狀夾緊導致局部變形，加工后回彈造成尺寸偏差和表面不平整。
夾具精度不足： 基準面平面度差或定位銷松動，導致加工過程中工件微小位移，產生接刀臺階。
切入/切出方式不當： 垂直下刀或徑向切入產生沖擊痕跡。應采用螺旋下刀或圓弧切入/切出。
刀路不連續： 急轉彎或突然反向導致切削力突變，產生振紋。應采用順銑、避免逆銑，并優化刀路平滑過渡。
精加工余量不均： 余量分布不均導致切削力波動，表面質量不一致。應通過半精加工均勻余量后再精加工。

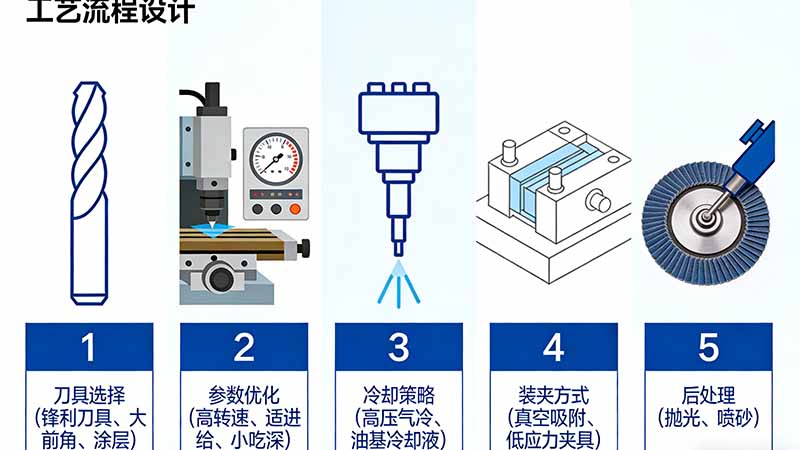

圖2：解決表面粗糙問題需要從多個維度系統優化，而非單一措施。
根據材料選刀具：
鋁合金：大前角（12°-18°）、大螺旋角（45°-60°）、拋光槽、金剛石涂層
不銹鋼/鈦合金：TiAlN/AlTiN涂層、正前角、高強度基體、圓角過渡
塑料：單刃、鋒利刃口、大前角、氣冷為主
刀具管理： 建立刀具壽命標準（如加工時長或切削距離），精加工使用新刀或刃磨后刀具，定期檢查刃口狀態。
進給量： 精加工每齒進給控制在0.02-0.05mm，表面粗糙度Ra可達0.8-1.6μm。追求鏡面效果時降至0.01-0.02mm。
切削速度：
鋁合金：800-1500m/min（高速加工）
不銹鋼：80-200m/min（中等速度）
鈦合金：40-80m/min（低速大切深）
塑料：300-800m/min（高轉速低進給）
切削深度： 精加工切深0.1-0.3mm，避免過小切深（<0.05mm）導致的滑擦現象。硬材料取小值，軟材料可稍大。
金屬加工： 采用高壓冷卻（30-70bar），冷卻液精確噴射切削區，同時起斷屑和沖刷作用。
塑料加工： 優先采用氣冷（壓縮空氣）或油霧冷卻，避免水基冷卻液導致材料吸濕。
深腔/窄槽： 采用啄鉆或間歇進給方式，確保切屑及時排出。可使用主軸中心氣冷輔助排屑。
薄壁件： 采用真空吸盤或大面積均勻支撐的仿形夾具，避免點狀夾緊變形。
細長件： 增加輔助支撐或使用尾座，減少懸伸量。
減振措施： 使用減振刀桿（內置阻尼器），優化刀具懸伸長度（L/D<3）。
切入方式： 采用螺旋下刀（角度1-3°）或斜坡下刀，避免垂直沖擊。
切出方式： 圓弧切出，避免在工件表面留下垂直刀痕。
精加工刀路： 優先采用順銑（Climb Milling），刀路連續，避免急轉彎。
余量管理： 半精加工均勻余量（0.1-0.3mm）后再精加工，避免切削力波動。
手工拋光： 從粗砂紙（400#）逐級打磨至細砂紙（2000#），后續使用拋光膏。適合局部修復。
機械拋光： 使用布輪配合拋光膏，適合大面積平面或曲面。注意控制拋光壓力，避免圓角變形。
噴砂處理： 獲得均勻的啞光表面，可掩蓋輕微刀紋。玻璃珠（80-120目）適用于金屬，核桃砂適用于塑料。
化學拋光/電解拋光： 適用于不銹鋼、鋁合金等金屬，可獲得鏡面效果且不改變形狀。
問題描述： 某消費電子產品鋁合金外殼，精加工后表面刀紋明顯，Ra值約1.6-2.0μm，無法滿足陽極氧化前的表面要求。
診斷過程：
檢查刀具：發現精加工刀具已加工約8小時，刃口有輕微磨損（VB≈0.1mm）。
檢查參數：進給量fz=0.08mm，屬于偏大范圍。
檢查刀路：精加工采用逆銑，且余量不均勻（0.05-0.2mm）。
改善措施：
更換新刀具，確保刃口鋒利。
將精加工進給量降至fz=0.03mm。
增加半精加工工序，均勻余量至0.15mm。
改為順銑精加工。
改善效果： 表面粗糙度Ra降至0.4-0.6μm，陽極氧化后外觀均勻，無刀紋殘留。
問題描述： POM齒輪在精加工齒面時出現周期性振紋，齒面光潔度差，影響傳動噪音測試。
診斷過程：
檢查裝夾：齒輪毛坯通過三爪卡盤夾持，懸伸較長（L/D≈4）。
檢查刀具：Ø4mm球頭銑刀，懸伸40mm（L/D=10）。
檢查參數：轉速8000rpm，進給600mm/min，與系統共振頻率接近。
改善措施：
改用減振刀桿（內置阻尼器），懸伸不變。
調整轉速至12000rpm，進給1200mm/min，避開共振區。
增加輔助支撐，減少工件懸伸。
改善效果： 振紋完全消除，齒面粗糙度Ra從1.2μm降至0.4μm，傳動噪音測試合格。
問題描述： 316L不銹鋼零件精加工后表面粘附細小切屑顆粒，清理困難，影響外觀和裝配。
診斷過程：
檢查冷卻：冷卻液噴嘴角度偏斜，切削區冷卻不足。
檢查參數：切削速度過低（60m/min），切屑呈長帶狀，不易斷裂。
檢查刀具：未使用斷屑槽刀片。
改善措施：
調整冷卻噴嘴，高壓冷卻（50bar）精確對準切削點。
提高切削速度至120m/min，使切屑呈C形易斷。
換用帶斷屑槽的刀片，主動控制切屑形態。
改善效果： 切屑呈細小C形被高壓冷卻沖走，表面無粘屑，粗糙度Ra從1.2μm降至0.6μm。
手板表面粗糙問題看似簡單，實則涉及刀具、參數、材料、冷卻、裝夾、編程等多個環節的耦合作用。解決表面質量問題，需要建立系統性的工藝思維：
預防優于補救： 合理的工藝設計（刀具選擇、參數優化、編程策略）可以從源頭避免表面缺陷的產生。
診斷先于調整： 面對表面粗糙問題，應先通過觀察（刀紋形態、振紋頻率）和測量（粗糙度儀、顯微鏡）準確定性，再有針對性調整。
系統優于單點： 單一措施往往難以根治問題，需要從刀具-參數-冷卻-裝夾-編程多維度協同優化。
標準化保證一致性： 建立工藝標準（刀具壽命、參數表、夾具規范），確保不同操作人員、不同批次產品表面質量穩定。
在原型制造中，表面質量不僅是美觀問題，更是功能問題——它影響裝配精度、摩擦阻力、疲勞壽命和用戶體驗。掌握表面粗糙的成因與解決方案，是每一位工藝工程師和產品開發者的必修課。如需進一步了解特定材料或結構的表面質量優化方案，可參考相關技術資料獲取更詳細的工藝指導。
