噴漆工藝：色彩與防護的平衡

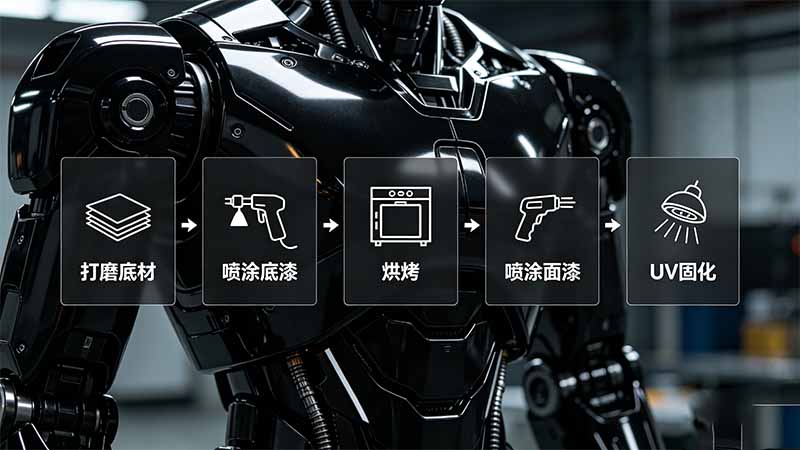

圖1：機器人手板噴漆的標準五步流程。

噴漆是最通用的后處理方式，適用于ABS、PC、PA、鋁合金等常見手板材料，可提供豐富色彩、光澤度（高光/啞光）和基礎防護。

• 適用材料： ABS、PC、PA、鋁合金（需先做底漆或陽極氧化）、POM（附著力差，需特殊底漆）。不適用于PE、PP、PEEK（表面能過低）。

• 標準流程： 打磨（400-800目砂紙去刀紋）→ 清潔（除油除塵）→ 噴涂底漆（增加附著力，厚度20-30μm）→ 烘烤（60-80℃，30分鐘）→ 打磨底漆→ 噴涂面漆（目標顏色，厚度30-50μm）→ 烘烤/UV固化 → 可選清漆保護。

• 成本與周期： 單件噴漆（含打磨）約100-500元，周期2-4天。批量（10件以上）單件成本可降至50-200元。

• 注意事項： ABS噴漆前需確認是否含脫模劑（需清洗）；PA、POM需使用專用底漆；鋁合金陽極氧化后再噴漆附著力更佳。

絲印工藝：標識與圖案的精密轉印

絲印用于在產品表面添加Logo、刻度、警示標識、功能符號等，具有油墨層厚、耐磨損、色彩鮮艷的特點。

• 適用材料： 幾乎所有手板材料（ABS、PC、金屬、玻璃、陶瓷），但需表面平整或輕微曲面。深腔、尖角、大弧度區域不適合絲印。

• 標準流程： 制版（菲林輸出→網版涂布→曝光顯影）→ 定位工件 → 刮印（油墨通過網版圖案轉印）→ 干燥（自然或烘烤）→ 保護層（可選）。

• 精度與顏色： 最小線寬0.2-0.3mm，套色精度±0.1mm。可調配潘通色，但批次間可能存在色差。

• 成本與周期： 制版費50-200元/色，單件絲印10-50元，周期1-2天。多色套印需多個網版，成本疊加。

• 注意事項： 曲面絲印需定制仿形夾具；金屬件表面需清潔無油；噴漆件需完全固化后再絲印，否則油墨咬底。

電鍍工藝：金屬光澤與導電功能

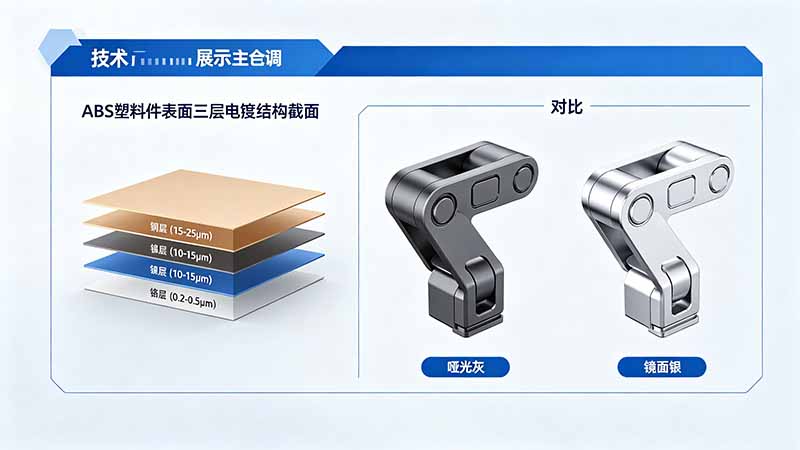

圖2：機器人手板電鍍的典型層結構及各層功能。

電鍍在塑料或金屬表面沉積金屬層，可獲得鏡面光澤、導電性、耐磨性和耐腐蝕性。機器人手板中常用于裝飾圈、導電滑環、耐磨關節。

• 適用材料： ABS（電鍍級，電鍍效果較好）、PC（需特殊活化）、鋁合金（本身導電，可直接電鍍）、不銹鋼（裝飾鍍）。不適用于PA、POM、PE。

• 標準流程（以ABS塑料為例）： 除油→粗化（化學蝕刻）→中和→催化（鈀活化）→化學鍍鎳（導電層）→電鍍銅（增厚，15-25μm）→電鍍鎳（防銹，10-15μm）→電鍍鉻（裝飾/耐磨，0.2-0.5μm）。

• 效果與功能： 可提供光亮鉻（鏡面銀）、啞光鉻、槍色、金色、玫瑰金等。鍍層硬度可達HV 600-1000，提升耐磨性。

• 成本與周期： 起鍍費500-2000元/批次，單件成本50-300元（取決于尺寸），周期5-10天。

• 注意事項： 電鍍會遮蓋細小刀紋，但會放大注塑或3D打印的流痕、氣紋。設計時避免深盲孔、尖角（易鍍層過薄或燒焦）。

三種工藝橫向?qū)Ρ?/h2>

工藝	適用材料	表面效果	耐磨性	導電性	單件成本	周期
噴漆	ABS、PC、PA、鋁合金	色彩豐富，高光/啞光	一般（清漆可提升）	不導電	100-500元	2-4天
絲印	幾乎所有硬質材料	平面圖案，線條精細	較好（油墨層）	不導電	10-50元/件+制版費	1-2天
電鍍	ABS、PC、金屬	鏡面金屬光澤	優（HV600+）	導電	50-300元+起鍍費	5-10天

選型建議： 外觀色彩豐富選噴漆；添加Logo/刻度選絲印；需要金屬質感、導電或超強耐磨選電鍍。三種工藝可組合使用（如噴漆后絲印，或電鍍后局部噴漆）。

典型后處理流程組合

• 外殼件（消費級機器人）： CNC/3D打印 → 打磨 → 噴底漆 → 噴面漆（高光/啞光）→ 絲印Logo → 噴涂清漆保護。周期約5天。

• 關節裝飾件（高端服務機器人）： CNC鋁合金 → 拋光 → 電鍍（槍色或金色）→ 局部噴砂（啞光區域）→ 鐳雕刻度。周期約10天。

• 耐磨滑環/導電部件： CNC黃銅或ABS電鍍 → 電鍍銅增厚 → 電鍍硬鉻或鍍銀 → 精磨。周期約7-12天。

• 功能標識件： 噴漆/陽極氧化后 → 絲印警示標識 → 烘烤固化 → 噴涂保護層。周期約3天。

更詳細的表面處理組合可參考材料表面處理技術指南。

質量控制要點與常見缺陷

• 噴漆常見缺陷： 橘皮（溶劑揮發過快）、流掛（噴涂過厚）、顆粒（環境灰塵）、開裂（底漆面漆不匹配）。對策：調整稀釋劑比例、控制噴涂距離、使用潔凈噴漆房、測試附著力。

• 絲印常見缺陷： 斷線（網版堵塞）、網點擴散（刮刀壓力過大）、套色偏移（定位不準）。對策：清洗網版、調節刮刀角度、使用定位夾具。

• 電鍍常見缺陷： 起泡（前處理不徹底）、漏鍍（深孔/尖角）、鍍層脫落（粗化不足）、發黃（鍍液污染）。對策：加強除油和粗化、優化掛具設計、定期更換鍍液。

• 通用檢測方法： 百格測試（附著力）、色差儀（顏色偏差）、膜厚儀（涂層厚度）、鹽霧測試（耐腐蝕性）。
