醫療機器人手板：生物相容性與精密潔凈

圖1：醫療機器人手板對材料生物相容性、表面潔凈度和加工精度有嚴格要求。

醫療機器人（手術輔助、康復訓練、微創介入）的手板需滿足ISO 10993生物相容性標準，且要求表面無毛刺、易滅菌、耐腐蝕。

• 推薦材料： PEEK（聚醚醚酮）、醫用級316L不銹鋼、鈦合金（TC4）、醫用級PC。PEEK兼具高強度與X射線透射性，適用于手術導航工具；316L用于關節部件；鈦合金用于高負荷承力結構。

• 加工工藝： 優先采用五軸CNC精密加工，保證復雜曲面和微小特征。必須配置潔凈室（千級或萬級）加工環境，防止微粒污染。

• 后處理： 電解拋光或機械鏡面拋光（Ra≤0.2μm），鈍化處理提升耐腐蝕性。超聲波清洗+真空包裝，確保交付時無菌狀態。

• 精度要求： 關鍵配合尺寸公差±0.01-0.02mm，需配置CMM全檢并出具報告。

配送機器人手板：輕量化與耐磨傳動

配送機器人（室內送物、快遞、巡檢）需長時間運行，對輕量化、輪組耐磨性和電池倉散熱有較高要求。

• 推薦材料： 外殼選用ABS+PC合金（耐沖擊、易噴涂）或碳纖維增強復合材料（CFRP）；輪組及傳動齒輪使用POM（聚甲醛）或PA66+MoS?（自潤滑尼龍）；底盤結構件采用6061鋁合金（輕量化且易加工）。

• 加工工藝： 外殼件可采用CNC或真空復模（小批量）；齒輪及軸承座采用精密滾齒或五軸加工；鋁合金底盤適合CNC銑削加硬質陽極氧化。

• 耐磨與壽命驗證： 手板階段需進行輪組磨損測試（模擬運行500小時）和底盤負載變形測試，驗證材料耐磨性和結構剛度。

• 精度要求： 輪軸孔配合公差±0.02mm，底盤平面度≤0.1mm/300mm。

高溫檢測機器人手板：耐熱材料與熱應力

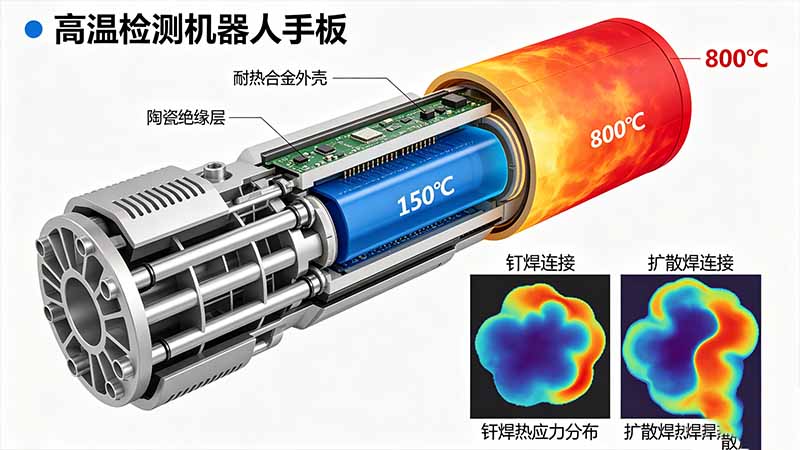

圖2：高溫環境下機器人手板需解決耐熱材料選擇和熱應力控制問題。

高溫檢測機器人（鍋爐巡檢、熔爐探測、消防偵察）需在200-800℃環境中工作，手板必須驗證耐熱性能和熱管理方案。

• 推薦材料：

• 300-500℃：鈦合金（TC4）、Inconel 625（鎳基合金）；

• 500-800℃：碳化硅陶瓷、氧化鋁陶瓷、鉬合金。

• 隔熱層：氣凝膠墊片、陶瓷纖維復合材料。

• 加工工藝： 金屬件采用CNC加電火花（EDM）組合工藝；陶瓷件需金剛石刀具精密磨削或先燒結后磨削。對于內部冷卻通道，可采用3D打印金屬（SLM）一次成型。

• 熱應力控制： 不同材料連接處需設計緩沖層（如梯度中間層或柔性石墨墊片），避免熱膨脹系數差異導致開裂。手板應進行熱循環測試（室溫→工作溫度→室溫，重復50次），檢測界面完整性。

• 精度要求： 高溫下材料熱膨脹需預補償，常溫加工時尺寸預留負偏差（如鋁基復合材料按-0.02mm/m·℃計算）。

場景化材料選型對照表

工藝路徑與精度控制要點

• 醫療機器人： 五軸CNC + 潔凈室清洗 + 電解拋光 + CMM全檢。避免任何切削液殘留，建議使用醫用級切削液或干式切削。

• 配送機器人： 外殼可采用真空復模（10-50件），齒輪建議滾齒+熱處理，輪組可采用CNC+TPE包膠。批量過渡期可使用快速模具（鋁模）。

• 高溫檢測機器人： 金屬件粗加工后預留0.5mm余量，經去應力退火后精加工。陶瓷件使用金剛石砂輪磨削，冷卻液需為油基防止熱裂紋。異種材料連接推薦活性釬焊或擴散焊。

• 通用精度控制： 所有場景的關鍵尺寸建議采用“粗加工-半精加工-精加工”多階段工藝，精加工使用新刀具，并配置在線測量補償。

多場景通用設計原則

無論何種場景，機器人手板設計應遵循以下原則：

• 可制造性（DFM）：避免深腔（L/D>3）、薄壁<0.8mm、尖角，優先采用圓角過渡。

• 模塊化結構：將傳感器支架、電機座、外殼分件設計，便于更換材料和工藝。

• 預留測試接口：設計用于力學測試、溫度測量的預留孔或平面，避免后期追加加工。

• 公差分配：進行公差鏈分析，關鍵配合尺寸公差收緊至±0.02mm，非關鍵尺寸使用未注公差±0.1mm。
