歡迎來到聚誠精密官網(wǎng)，報價熱線請致電我們：153-6148-9814
瀏覽數(shù)量： 2 作者： 本站編輯 發(fā)布時間： 2026-04-08 來源： 本站
在產(chǎn)品開發(fā)過程中，常遇到這樣的困境：單件CNC加工或3D打印成本太高，而開注塑模具又投入太大、周期太長。此時，真空復(fù)模（Vacuum Casting，又稱硅膠復(fù)模）成為10-50件小批量生產(chǎn)的理想選擇。它通過硅膠模具快速復(fù)制原型件，以較低成本獲得接近注塑件的外觀和性能。本文從工藝原理、材料體系、成本結(jié)構(gòu)、適用場景四維度系統(tǒng)解析，并對比CNC、3D打印、注塑等工藝，助您在小批量生產(chǎn)中做出科學(xué)選型。
圖1：真空復(fù)模通過硅膠模具快速復(fù)制原型件，適合10-50件小批量生產(chǎn)。

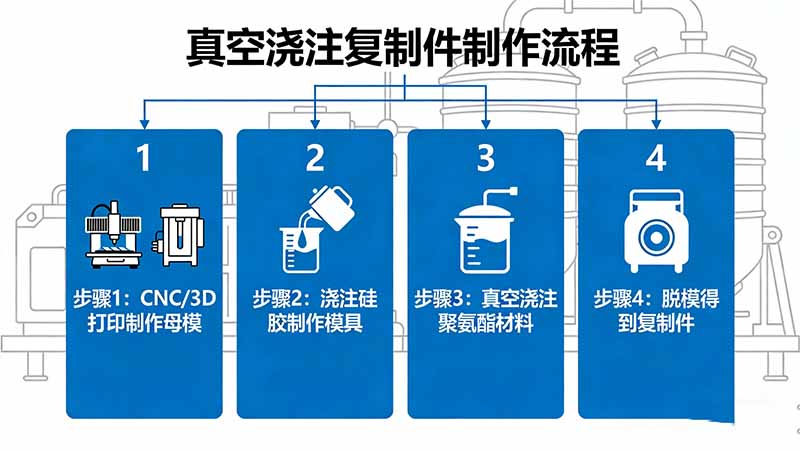

真空復(fù)模的核心是“用軟模具快速復(fù)制硬零件”。其工藝流程分為四個關(guān)鍵步驟：
步驟一：制作母模（原型件）： 使用CNC加工或3D打印制作一件高精度原型件，作為復(fù)制的“種子”。母模的表面質(zhì)量直接決定所有復(fù)制件的質(zhì)量，因此通常需要經(jīng)過精細打磨和拋光。
步驟二：翻制硅膠模具： 將母模懸置于模框內(nèi)，澆注液態(tài)硅膠，在真空環(huán)境下脫泡后固化（約2-4小時）。開模取出母模，得到帶有型腔的硅膠模具。一副硅膠模具通常可復(fù)制10-20件，最多50件。
步驟三：真空澆注： 將雙組份聚氨酯（PU）材料按比例混合，在真空環(huán)境下注入硅膠模具型腔，再次脫泡后固化（約30-60分鐘）。
步驟四：脫模與后處理： 打開模具取出復(fù)制件，進行去毛刺、打磨、噴漆等后處理。
整個周期通常為3-7天，其中硅膠模具制作約1-2天，澆注每件約1-2小時。
真空復(fù)模使用的材料主要是雙組份聚氨酯（PU），通過調(diào)整配方可模擬多種量產(chǎn)塑料的性能。常見材料類型如下：
\-| 材料類型 | 模擬材料 | 核心特性 | 典型應(yīng)用 |
|---|---|---|---|
| 類ABS | ABS | 韌性與強度平衡，耐沖擊，易打磨噴漆 | 外殼、支架、結(jié)構(gòu)件 |
| 類PP | 聚丙烯 | 密度低，柔韌性好，耐疲勞 | 鉸鏈、卡扣、軟質(zhì)把手 |
| 類PC | 聚碳酸酯 | 高透明度（≥85%），抗沖擊性強 | 透明外殼、觀察窗 |
| 類PMMA | 亞克力 | 高透明度（≥92%），表面光澤度高 | 導(dǎo)光件、光學(xué)部件 |
| 軟橡膠（類TPE/TPU） | 熱塑性彈性體 | 邵氏硬度A 30-90，彈性好，耐油 | 密封圈、緩沖墊、防滑套 |
| 類PA（尼龍） | 尼龍 | 韌性好，耐磨，但吸濕性高于尼龍 | 齒輪、軸承（非精密） |
| 耐高溫材料 | - | 短期耐溫可達150-180℃ | 靠近熱源的部件驗證 |
重要說明： 復(fù)模材料性能接近但不等同于量產(chǎn)材料。例如，類ABS的沖擊強度約為真ABS的80-90%，長期耐候性也有差距。因此，功能測試中若涉及極限性能驗證，建議使用CNC加工的真實材料件。
真空復(fù)模的成本由三部分構(gòu)成：母模加工費、硅膠模具費、單件澆注費。以典型中等復(fù)雜度零件為例：
母模加工費： 1000-4000元（取決于CNC或3D打印工藝及復(fù)雜度）
硅膠模具費： 800-2000元/套（一副模具可生產(chǎn)10-20件）
單件澆注費： 100-400元/件（含材料、人工、后處理）
以母模2000元、硅膠模具1200元、單件澆注200元為例，生產(chǎn)10件的總成本為：2000 + 1200 + 10×200 = 5200元，單件平均520元。而CNC加工10件同零件，單件可能需要600-800元，且材料一致性差。
經(jīng)濟性邊界：
1-3件： CNC或3D打印更經(jīng)濟（無需模具費）
5-20件： 真空復(fù)模經(jīng)濟性開始顯現(xiàn)
20-50件： 真空復(fù)模較優(yōu)區(qū)間（可能需要2-3副硅膠模具）
>50件： 建議評估快速模具（軟鋼/鋁模）或注塑模具

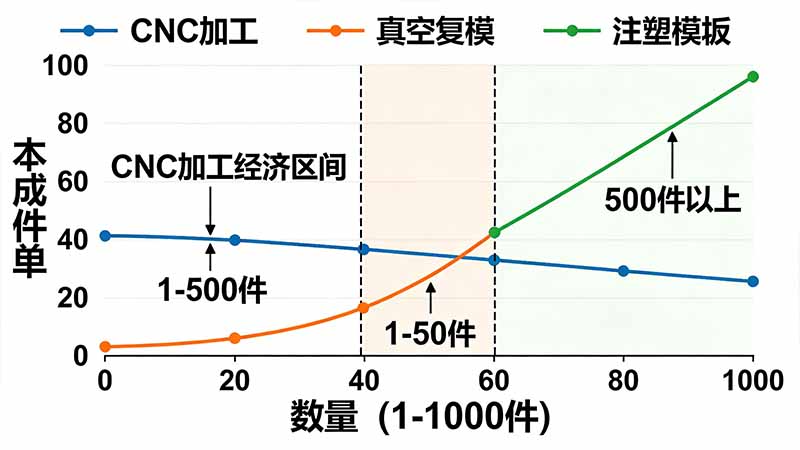

圖2：不同工藝的經(jīng)濟性邊界清晰，選型需結(jié)合數(shù)量和性能要求。
| 工藝 | 適用數(shù)量 | 單件成本趨勢 | 精度 | 材料性能 | 交付周期 | 典型應(yīng)用 |
|---|---|---|---|---|---|---|
| CNC加工 | 1-10件 | 隨數(shù)量下降緩慢 | ±0.01-0.05mm | 真實材料（金屬/塑料） | 3-7天 | 功能測試、精密配合件 |
| 3D打印（SLA/SLS） | 1-20件 | 單件價格高，數(shù)量折扣小 | ±0.05-0.1mm | 樹脂/尼龍（接近但不等同） | 1-3天 | 復(fù)雜結(jié)構(gòu)、概念驗證 |
| 真空復(fù)模 | 5-50件 | 初始模具費+低單件費，50件后模具需更換 | ±0.10-0.20mm | 聚氨酯（模擬量產(chǎn)材料） | 5-10天 | 市場樣機、臨床測試、展品 |
| 快速模具（鋁模/軟鋼） | 100-1000件 | 中等模具費+低單件費 | ±0.05-0.10mm | 真實材料（注塑級） | 15-30天 | 小批量試產(chǎn)、市場驗證 |
| 注塑模具（鋼模） | >10000件 | 高模具費+極低單件費 | ±0.02-0.05mm | 真實材料 | 30-60天 | 大批量量產(chǎn) |
根據(jù)項目階段和需求，按以下決策樹快速定位：
數(shù)量 ≤ 3件： 優(yōu)先CNC或3D打印，無需模具投入。
數(shù)量 5-50件：
需要接近量產(chǎn)材料性能（沖擊、耐溫）→ 真空復(fù)模
需要真實材料性能（金屬、PEEK等）→ CNC加工
幾何極其復(fù)雜、內(nèi)部流道→ 3D打印
數(shù)量 50-200件：
預(yù)算充足且需要真實材料→ CNC批量加工
需要注塑級性能且預(yù)算可控→ 評估快速模具（鋁模）
數(shù)量 >200件： 建議開模注塑，真空復(fù)模已不經(jīng)濟。
此外，可參考注塑成型技術(shù)知識庫了解快速模具與量產(chǎn)模具的詳細區(qū)別。
尺寸限制： 硅膠模具通常適配零件尺寸<600×600×400mm，超大件需分段復(fù)制后粘接。
精度衰減： 復(fù)模件精度通常為±0.1-0.2mm，且隨模具使用次數(shù)增加而下降（硅膠變形）。
縮水與變形： 聚氨酯材料固化過程有輕微收縮（約0.1-0.3%），設(shè)計時需預(yù)留修正量。
顏色一致性： 復(fù)模材料可添加色漿調(diào)色，但批次間可能存在色差，對顏色一致性要求高的項目需謹慎。
材料性能差距： 類ABS的耐熱溫度（約70℃）低于真實ABS（約85℃），高溫環(huán)境測試需使用CNC真實材料件。
真空復(fù)模是產(chǎn)品開發(fā)從“單個原型”走向“批量量產(chǎn)”的關(guān)鍵橋梁。它用遠低于注塑模具的成本和周期，實現(xiàn)了接近量產(chǎn)件的外觀、觸感和基本性能，尤其適用于5-50件的市場樣機、臨床測試、展會展示等場景。然而，它也有精度、尺寸、材料性能上的局限。科學(xué)的選型應(yīng)基于數(shù)量、性能要求、預(yù)算三要素綜合權(quán)衡：
1-3件 → CNC/3D打印
5-50件 → 真空復(fù)模（必選）或CNC
50-200件 → 快速模具或CNC批量
>200件 → 注塑模具
建議在項目規(guī)劃階段提前與手板供應(yīng)商溝通，評估母模的加工方式（CNC還是3D打印）以及是否需要預(yù)留裝配余量，以較大化真空復(fù)模的經(jīng)濟效益。
—— 手板工藝研究團隊
