工業機器人手板：高負載與耐高溫場景

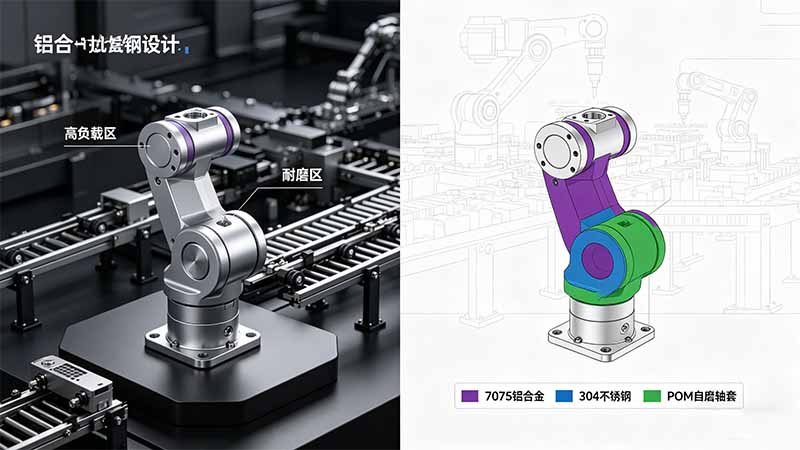

圖1：工業機器人手板需根據功能分區選擇不同材質。

工業機器人（焊接、搬運、裝配）手板需驗證高負載下的結構強度、關節耐磨性和長期穩定性。選型原則：強度優先，兼顧耐磨與熱穩定性。

• 承力結構件（基座、大臂、連桿）： 推薦7075鋁合金（比強度高）或Q235鋼（成本低）。7075抗拉強度≥570MPa，密度2.8g/cm³，適合輕量化高負載場景；Q235成本僅為7075的1/3，適用于靜態負載驗證。

• 關節與傳動部件（軸承座、齒輪、軸套）： 軸類推薦40Cr調質鋼（硬度HB 250-280）或304不銹鋼（耐腐蝕）；齒輪推薦POM（聚甲醛）或PA66+MoS?（自潤滑）；軸套推薦錫青銅或POM。

• 高溫環境部件（焊接機器人周邊）： 需耐受200-400℃熱輻射，選用304不銹鋼或鈦合金（TC4），隔熱部件可使用氣凝膠墊片或陶瓷纖維復合材料。

• 工藝建議： 金屬件采用五軸CNC保證同軸度；POM齒輪需精密滾齒或慢走絲線切割；裝配前進行去應力退火（鋁合金200℃×2h，鋼件550℃×4h）。

服務與配送機器人手板：輕量化與耐久性

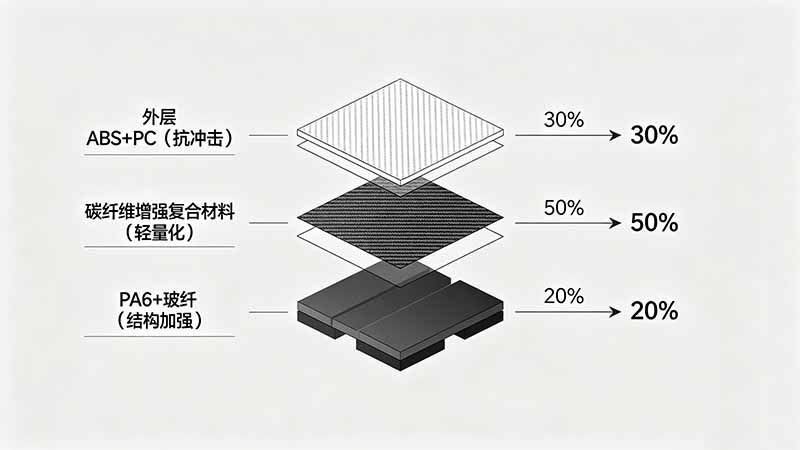

圖2：服務機器人手板常采用多材料復合結構平衡性能與成本。

服務機器人（配送、巡檢、引導）需長時間運行，對整機重量、輪組耐磨性、外殼抗沖擊性有較高要求。

• 外殼與裝飾件： 推薦ABS+PC合金（抗沖擊，易噴涂）或PC（透明需求）。ABS+PC懸臂梁沖擊強度可達50-60kJ/m²，且表面易于絲印和噴漆。

• 輕量化結構件（底盤、支架）： 選用6061鋁合金（密度2.7g/cm³，加工性好）或碳纖維增強復合材料（CFRP，密度1.6g/cm³，比剛度高）。CFRP手板需采用CNC加工預浸料板材或3D打印連續碳纖維。

• 傳動與運動部件（輪組、齒輪、導軌）： 輪組外層使用TPE或PU包膠（耐磨防滑），輪轂使用POM或PA66；齒輪推薦POM（低噪音）或PA6+玻纖（高強度）。

• 工藝建議： 外殼可采用真空復模（10-50件）降低單件成本；鋁合金底盤適合CNC銑削加硬質陽極氧化；TPE包膠需設計機械鎖扣結構防止脫落。

家用機器人手板：安全與低成本

家用機器人（掃地、擦窗、教育）對手板的主要訴求是低成本、快速迭代、安全無毒。材料選擇需兼顧加工效率和最終產品的可遷移性。

• 外殼與外觀件： 必選ABS（性價比高，易打磨噴漆），次選PC（需透明或耐高溫）。ABS手板可采用CNC或3D打印（FDM），單件成本可控制在200-800元。

• 內部支架與卡扣： 推薦POM（自潤滑，耐疲勞）或PA66（韌性好）。卡扣結構需設計圓角和漸變厚度，避免應力開裂。

• 柔軟部件（防撞條、密封圈）： 使用TPE或硅膠（邵氏硬度A 40-70）。硅膠手板可采用真空復模，TPE可用3D打印（FDM柔性線材）或CNC加工板材。

• 安全要求： 材料需符合RoHS指令，與皮膚接觸部位建議使用ABS或PC，避免使用含有害添加劑的回料。

• 工藝建議： 概念驗證階段使用FDM 3D打印（PLA或ABS絲材）；功能驗證階段使用CNC加工真實材料；小批量（20-50件）轉向真空復模或快速模具。

場景化材質選型對照表

不同材質的工藝適配建議

• CNC加工： 適用于所有金屬、ABS、PC、POM、PA、PEEK。精度高，材料性能真實，但復雜內部結構成本高。

• 3D打印（FDM）： 適用于ABS、PC、PA、TPE。快速低成本，但表面粗糙、各向異性，適合概念驗證。

• 3D打印（SLA/SLS）： SLA適用于高精度樹脂件（類ABS），SLS適用于尼龍粉末（PA12），無需支撐，適合復雜結構。

• 真空復模： 適用于ABS、PC、類PP、軟橡膠。小批量（10-50件）經濟，材料性能接近注塑件但不等同。

• 表面處理： 鋁合金件推薦陽極氧化（耐磨+色彩），ABS/PC件推薦噴漆或絲印，不銹鋼件可拋光或PVD鍍膜。

更多工藝細節可參考CNC加工技術知識庫。

常見選型誤區與規避方法

• 誤區一：家用機器人手板使用工業級材料（如7075、PEEK）
  規避：家用場景無高負載要求，使用ABS或PC即可滿足功能，成本降低70%以上。

• 誤區二：服務機器人外殼選用純ABS導致跌落開裂
  規避：ABS缺口沖擊強度約15-25kJ/m²，而ABS+PC可達50kJ/m²，外殼建議使用ABS+PC合金。

• 誤區三：所有齒輪都選用POM，忽視高溫環境
  規避：POM長期使用溫度僅80-100℃，高溫環境應選用PA66或PEEK，并添加固體潤滑劑（MoS?、PTFE）。

• 誤區四：金屬手板忽略去應力處理，導致加工后變形
  規避：7075鋁合金和40Cr鋼在粗加工后必須進行去應力退火，否則精加工后尺寸超差風險高。
