在手板加工中，“±0.01mm”與“±0.05mm”是兩種常見的精度要求。然而，許多研發人員并不清楚：±0.05mm屬于常規加工精度，絕大多數CNC廠家都能穩定實現；而±0.01mm已進入精密加工范疇，對設備、刀具、環境、操作均有嚴苛要求，能夠穩定達標的供應商不足20%。本文從工程實踐出發，系統解析各類手板工藝的精度邊界、實現條件與成本結構，幫助您科學制定技術要求，避免“過度要求”導致成本虛高或“要求不足”導致裝配失敗。
手板加工中的“精度”通常指尺寸公差，即實際尺寸與設計尺寸的允許偏差范圍。不同精度等級對應不同的加工能力和應用場景：
</>| 精度等級 | 典型公差范圍 | 工藝能力 | 適用場景 |
|---|---|---|---|
| 粗加工級 | ±0.1mm ~ ±0.2mm | FDM 3D打印、快速木模、粗加工 | 概念驗證、外觀模型、裝配示意 |
| 常規級 | ±0.05mm ~ ±0.1mm | 標準三軸CNC、SLA/SLS 3D打印、真空復模 | 大多數塑膠件、簡單金屬件、功能驗證 |
| 精密級 | ±0.01mm ~ ±0.05mm | 高速精雕機、五軸CNC、精密磨削 | 精密配合件、齒輪、軸承座、密封結構 |
| 超精密級 | ±0.002mm ~ ±0.01mm | 超精密車床、坐標磨床、光學磨床 | 光學模具、精密量具、航空航天部件 |
需要特別說明的是：精度是一個“能力范圍”，而非“承諾值”。一個廠家宣稱“可加工±0.01mm”，并不意味著其所有零件都能達到該精度——這與零件尺寸、結構、材料、檢測方法均密切相關。

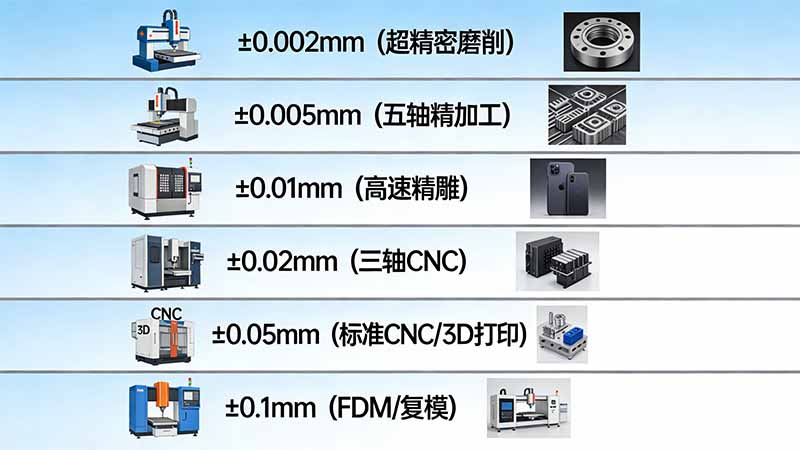

圖1：不同精度等級對應的工藝能力與典型設備。
適用工藝： FDM 3D打印、SLA 3D打印（標準模式）、真空復模（非精密件）、普通三軸粗加工
設備要求： 普通CNC、桌面級3D打印機
材料限制： 幾乎所有材料均可，但金屬件需預留余量
典型應用： 外觀模型、裝配示意、早期概念驗證
適用工藝： 標準三軸CNC（鋁合金、ABS、PC）、SLA 3D打印（高精度模式）、SLS尼龍燒結
設備要求： 三軸加工中心（主軸轉速≥12000rpm）、工業級SLA/SLS設備
材料限制： 塑料件穩定可達，鋁合金等金屬件需控制切削參數
典型應用： 外殼件、支架、非精密配合結構件、功能驗證
供應商覆蓋率： 約80%的CNC廠家可穩定實現
適用工藝： 高速精雕機、五軸CNC、精密磨削
設備要求： 主軸轉速≥24000rpm、高剛性機床、在線測量系統
材料限制： 塑料件可達，金屬件需精加工+磨削，鈦合金等難加工材料需特殊工藝
典型應用： 精密配合件、齒輪、軸承座、密封槽
供應商覆蓋率： 約30%的CNC廠家可穩定實現
適用工藝： 五軸聯動精加工、坐標磨削、超精密車削
設備要求： 恒溫車間（±1℃）、高精度五軸機床、CBN/金剛石刀具、在線測量補償
材料限制： 僅適用于尺寸穩定材料（如硬質鋁合金、淬火鋼、POM），ABS、PC等塑料需考慮應力變形
典型應用： 精密軸孔配合、光學模具鑲件、微型齒輪、醫療植入物
供應商覆蓋率： 不足10%的CNC廠家可穩定實現
適用工藝： 超精密磨床、單點金剛石車削、坐標磨床
設備要求： 氣浮主軸、大理石床身、激光干涉儀在線測量、恒溫恒濕環境
材料限制： 僅適用于金屬、陶瓷、光學材料，塑料件難以穩定保持
典型應用： 光學模具、精密量規、航空航天關鍵部件
供應商覆蓋率： 不足2%，且多為專業精密加工廠

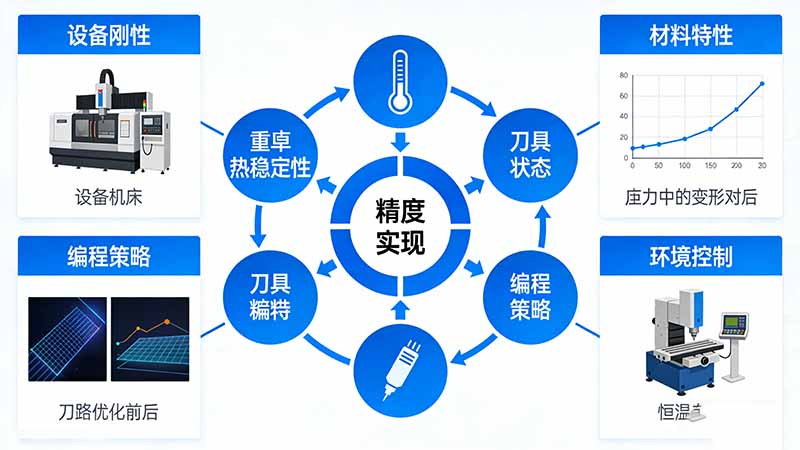

圖2：精度是一個系統性問題，單一環節短板即可導致精度失效。
機床剛性直接影響抗振能力和切削穩定性。高剛性機床（如龍門式、橋式結構）在重切削時變形小，是保證±0.01mm精度的基礎。相比之下，輕型雕銑機在加工硬質材料時易產生讓刀現象。
機床主軸、絲杠、導軌在運行中會產生熱膨脹。對于±0.01mm精度，必須采用恒溫車間（20±1℃），并在加工前進行充分熱機。研究表明，溫度變化1℃可使500mm長的鋁合金零件尺寸變化約0.011mm。
刀具磨損是精度失控的主因。精加工必須使用新刀或刃磨后的刀具，且刀具跳動需控制在0.005mm以內。對于±0.01mm精度，通常采用“粗加工-半精加工-精加工”多階段工藝，精加工刀具僅用于最終0.05-0.1mm余量。
材料的內應力釋放是精度的“隱形殺手”。鋁合金、POM等材料在加工過程中會釋放內應力，導致零件變形。精密件加工需采取“粗加工-去應力退火-精加工”工藝鏈。ABS、PC等塑料則需考慮吸濕變形。
刀路規劃影響切削力分布。精加工應采用順銑、等高線加工，避免急轉彎和突變進給。對于薄壁件，需采用“對稱加工”策略平衡切削力。
除溫度外，振動、濕度、灰塵也會影響精度。±0.01mm級加工通常要求：機床置于獨立地基、遠離沖壓設備、車間濕度控制在40-60%。
精度與成本并非線性關系。基于行業數據統計，不同精度等級的成本差異如下：
</>| 精度等級 | 相對成本系數 | 成本構成變化 | 典型增加原因 |
|---|---|---|---|
| ±0.1mm | 1.0（基準） | 標準編程+標準刀具+常規檢測 | - |
| ±0.05mm | 1.3-1.5 | 增加半精加工工序 | 加工時間增加20-30%，刀具成本增加10% |
| ±0.02mm | 2.0-2.5 | 增加精加工+在線測量+去應力工序 | 加工時間增加50-80%，檢測時間增加100% |
| ±0.01mm | 3.5-5.0 | 五軸設備+恒溫環境+專用刀具+全檢報告 | 設備工時費翻倍，刀具成本增加200%，檢測費增加300% |
| ±0.005mm | 8-15 | 超精密設備+特殊夾具+多次測量 | 設備稀缺、加工速度極慢、廢品率高 |
結論： 將公差從±0.05mm收緊到±0.01mm，成本通常增加2-4倍。因此，技術要求應遵循“夠用即可”原則，避免為不必要的精度支付高昂成本。
在圖紙和技術文件中，精度要求的表述直接影響報價和交付質量。以下建議供參考：
關鍵尺寸： 軸孔配合、齒輪嚙合、密封面、裝配基準。標注具體公差（如±0.01mm），并注明檢測方法。
非關鍵尺寸： 外觀輪廓、非配合面。使用未注公差（如GB/T 1804-m級，約±0.1mm）即可。
塑料件： ABS、PC等熱塑性塑料在加工后可能產生應力變形，建議將關鍵尺寸公差放寬至±0.05mm以上。
金屬件： 鋁合金、不銹鋼可穩定實現±0.02mm，但需預留去應力工序。
薄壁件（壁厚<1mm）：建議公差放寬至±0.05mm以上，因裝夾和切削力易導致變形。
±0.05mm及以上：可采用常規卡尺、千分尺檢測。
±0.02-0.05mm：建議使用三坐標測量機（CMM）抽檢。
±0.01mm及以下：必須使用三坐標或光學測量儀全檢，并出具檢測報告。
±0.01mm與±0.05mm的差異，不僅是數值上的五倍，更是設備等級、工藝復雜度、成本投入的質變。在制定技術要求時，建議遵循以下原則：
滿足功能即可： 僅在裝配、運動、密封相關的關鍵尺寸標注高精度，避免全盤收緊。
與工藝能力匹配： 了解供應商的設備精度范圍，避免要求超出其穩定能力。
預留公差分析空間： 在產品設計階段進行公差鏈分析，確定合理的公差分配。
檢測方法前置約定： 在報價階段明確檢測標準和報告要求，避免驗收爭議。
如需進一步了解特定材料或結構的精度控制方法，可參考相關技術資料獲取更詳細的工藝指導。
—— 精密加工技術研究團隊
